La legge di Ohm

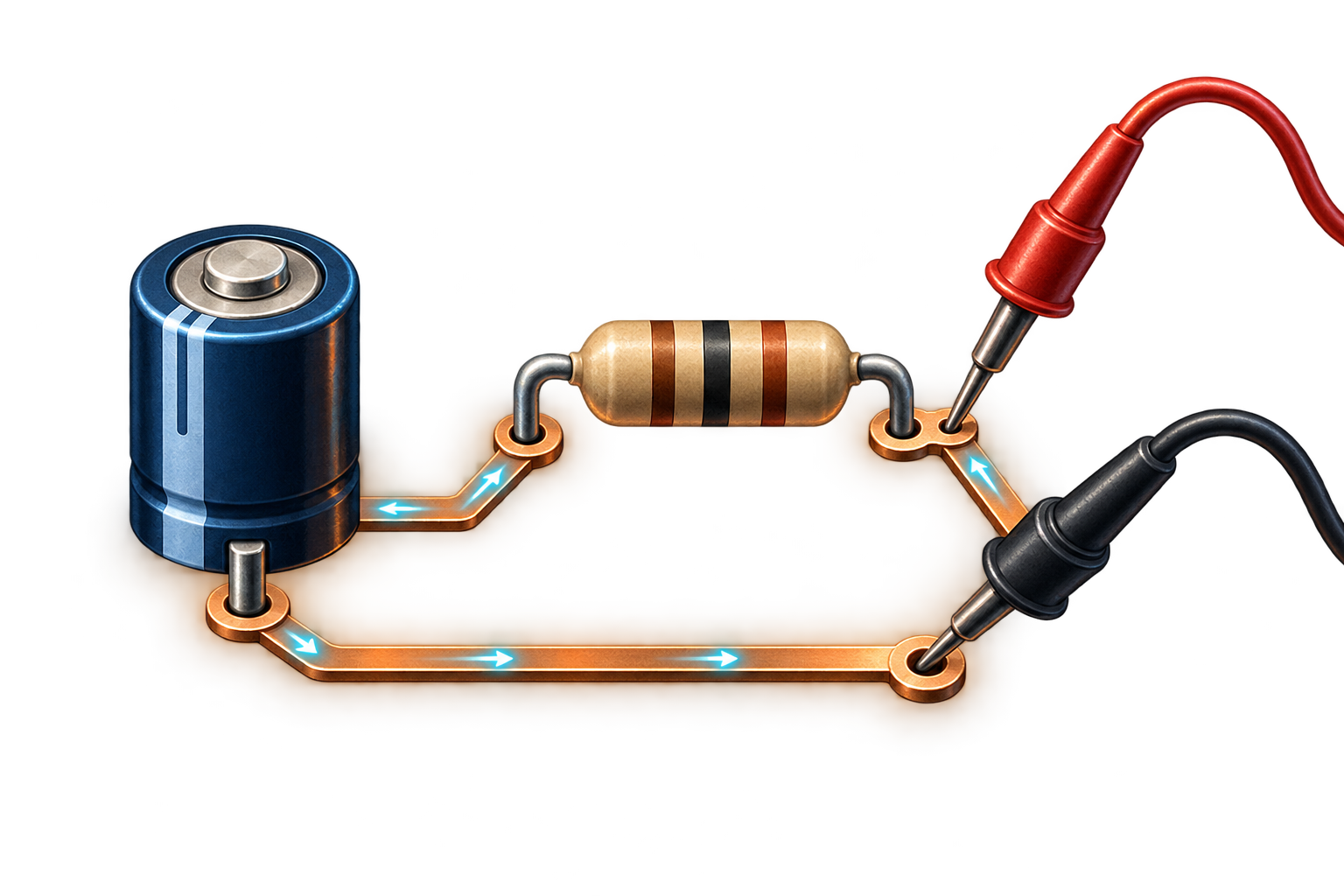

Per un resistore ohmico a una data temperatura, tensione ai capi, corrente e resistenza sono legate da:
V = I × R · I = V / R · R = V / I
Usa volt (V), ampere (A) e ohm (Ω). Tensione e corrente devono riferirsi allo stesso resistore.
Esempio svolto
Con 3,3 V ai capi di un resistore da 330 Ω, I = 3,3 V / 330 Ω = 0,010 A = 10 mA.
Un LED rosso con caduta diretta di 1,9 V è alimentato a 5 V e dovrebbe ricevere circa 10 mA. Sul resistore in serie cadono 5 − 1,9 = 3,1 V. Il valore teorico è R = 3,1 V / 0,010 A = 310 Ω. Un comune valore E12 superiore è 330 Ω; la corrente stimata è 3,1 V / 330 Ω ≈ 9,4 mA. La caduta reale del LED può variare.
Verifica con lo strumento
Inserisci 3,3 V e 330 Ω nel calcolatore collegato. Controlla i 10 mA, poi prevedi come cambierà la corrente modificando la resistenza. Diodi e transistor richiedono modelli diversi dal semplice resistore lineare.
