Classes de protection IEC I, II et III

Distinguer la mise à la terre de protection, la double isolation et la TBTS/SELV pour choisir, raccorder et vérifier un équipement électrique en toute sécurité.

Rédaction et revue techniqueElectroDesignForge Engineering Team

Voir le processus éditorial

📖 En bref

Les classes de protection contre les chocs électriques décrivent comment un équipement protège l’utilisateur. La classe I associe isolation de base et conducteur de protection ; la classe II repose sur une double ou une isolation renforcée, sans terre de protection ; la classe III fonctionne uniquement en très basse tension de sécurité (TBTS / SELV) issue d’une source sûre. Elles ne décrivent ni l’indice IP, ni la compatibilité électromagnétique, ni la puissance de l’appareil.


Pourquoi la classe de protection compte

Un défaut d’isolation peut rendre accessible une partie métallique, une vis, un blindage ou un boîtier. La classe de protection définit la seconde barrière qui doit éviter qu’un tel défaut ne provoque un choc électrique.

Elle concerne l’équipement tel qu’il est conçu et raccordé. Elle ne remplace pas les exigences de l’installation : protection contre les surintensités, coupure automatique, liaison équipotentielle, différentiel, choix des câbles et règles locales restent nécessaires.

ClassePrincipe de protection en cas de défautTerre de protection (PE)Exemple courant
IIsolation de base + liaison des parties conductrices accessibles au PEOui, lorsqu’une partie accessible le requiertAppareil à boîtier métallique alimenté sur secteur
IIDouble isolation ou isolation renforcéeNonChargeur, outil électrique ou appareil à boîtier isolant portant le double carré
IIIAlimentation exclusivement en TBTS / SELVNon, pour la protection contre les chocsLuminaire ou jouet alimenté par adaptateur TBTS

La classe d’un produit est établie par sa norme produit et par l’évaluation de conformité du fabricant. Elle ne doit pas être déduite seulement du matériau du boîtier, de la présence d’une prise à deux broches ou d’un pictogramme aperçu sur un accessoire.

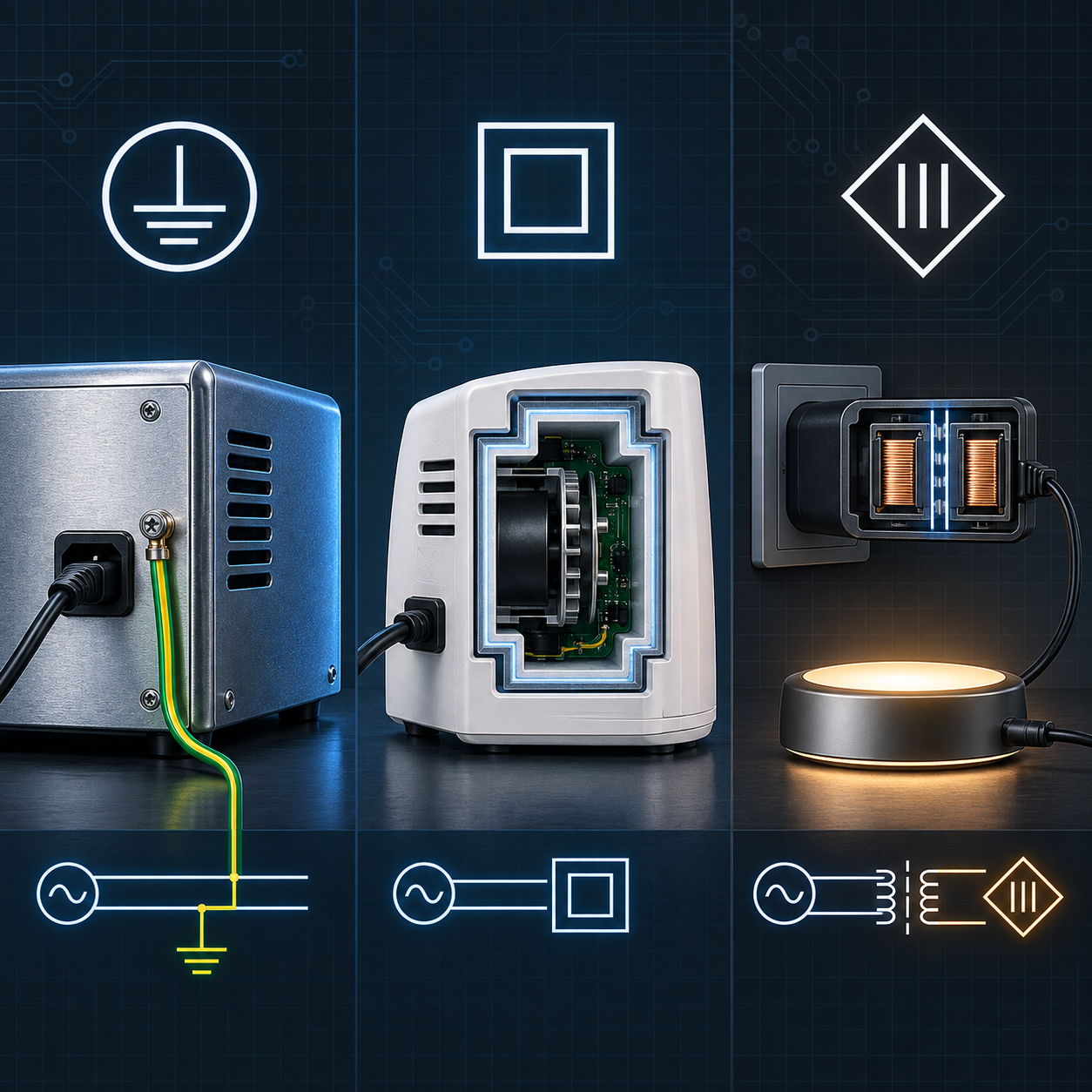

Classe I : isolation et conducteur de protection

Un équipement de classe I utilise une isolation de base entre les parties actives et les parties accessibles. Les parties conductrices accessibles qui pourraient devenir dangereuses en cas de défaut sont reliées au conducteur de protection PE.

En fonctionnement normal, le PE ne sert pas à transporter le courant de charge. Si un conducteur actif touche le boîtier, le courant de défaut circule par le chemin de protection prévu. Les dispositifs de protection de l’installation doivent alors intervenir dans les conditions imposées par les règles applicables.

Points à vérifier

  • Le câble, la fiche, la prise, la borne et la continuité de PE doivent être adaptés à l’équipement.
  • Une borne de terre de protection n’est pas une borne de masse fonctionnelle, de blindage ou de référence de signal ; elles peuvent être reliées dans une architecture donnée, mais n’ont pas le même rôle.
  • Ne neutralisez jamais un PE en retirant une broche, en employant un adaptateur inadapté ou en raccordant l’appareil à une alimentation deux fils non prévue.
  • Un boîtier plastique n’exclut pas automatiquement la classe I : une pièce métallique accessible ou une architecture interne peut nécessiter un PE.

Le symbole de terre de protection identifie une borne ou un raccordement de protection. Il ne prouve pas, à lui seul, que tout l’appareil est de classe I ; consultez les marquages et la documentation du produit complet.


Classe II : double isolation, sans terre de protection

Un équipement de classe II possède une isolation supplémentaire en plus de l’isolation de base, ou une isolation renforcée apportant une protection équivalente. Son niveau de sécurité ne dépend donc pas d’un conducteur PE.

Le symbole de classe II est constitué de deux carrés concentriques. Il est fréquemment apposé sur les appareils à isolation double ou renforcée, mais il doit être appliqué selon la norme produit concernée.

Ce que classe II signifie — et ne signifie pas

AffirmationCorrect ?Pourquoi
« L’appareil ne demande pas de fil de terre pour sa protection contre les chocs. »OuiLa seconde protection est assurée par l’isolation.
« Toute pièce métallique d’un appareil classe II est interdite. »NonUne pièce métallique accessible est possible si la construction conserve les distances, barrières et isolations exigées.
« On peut ajouter un PE à tout appareil classe II. »NonModifier le raccordement ou percer le boîtier peut compromettre la construction certifiée.
« Une fiche deux pôles prouve une classe II. »NonUne fiche ne définit pas à elle seule la classe de l’équipement.

Une isolation double ou renforcée est un système : matériaux isolants, distances dans l’air et lignes de fuite, barrières, montage, humidité, pollution, vieillissement et essais font partie de l’évaluation. Ajouter un fil ou remplacer un câble sans respecter la conception d’origine peut supprimer cette protection.


Classe III : équipement alimenté en TBTS / SELV

Un équipement de classe III est conçu pour être alimenté uniquement par une source de très basse tension de sécurité — TBTS en français, SELV (safety extra-low voltage) en anglais. Sa protection contre les chocs repose sur la limitation de la tension du circuit accessible et sur la séparation sûre de ce circuit d’avec le secteur.

La séparation est généralement assurée par un transformateur de sécurité ou une alimentation à découpage avec isolation adaptée. L’appareil basse tension et sa source doivent être considérés comme une chaîne : remplacer l’adaptateur par une alimentation non conforme, mal câblée ou de tension inadaptée annule l’hypothèse de sécurité.

À retenir pour une alimentation externe

  1. Vérifiez la tension de sortie, le courant disponible, le type AC ou DC, la polarité et le connecteur demandés par l’appareil.
  2. Vérifiez que l’alimentation est bien spécifiée comme source TBTS / SELV pour l’usage et la norme concernés.
  3. Ne confondez pas une basse tension de fonctionnement avec une TBTS : une tension faible peut rester référencée à un circuit dangereux ou perdre son isolation en cas de défaut.
  4. Les batteries et circuits autonomes peuvent relever de la classe III côté utilisateur, mais leur chargeur secteur doit conserver sa propre protection, souvent classe II ou classe I.

Le symbole de classe III est un chiffre romain III dans un losange. Comme pour les autres marquages, le symbole renseigne sur l’équipement auquel il se rapporte, pas nécessairement sur tous les éléments reliés autour de lui.


Ne pas confondre classe de protection, IP et types de terre

Ces notions répondent à des risques différents.

NotionQuestion traitéeExemple
Classe I, II ou IIIComment éviter le choc électrique en fonctionnement normal et en cas de défaut d’isolation ?PE, double isolation ou TBTS
Indice IPQuelle protection contre l’accès, les corps solides et l’eau ?IP54, IP67
Terre de protection (PE)Quel conducteur est destiné à la protection contre les chocs ?Vert/jaune dans de nombreux systèmes IEC
Terre fonctionnelle / blindageQuelle référence sert au fonctionnement, à l’EMC ou au blindage ?Châssis, drain de câble, référence RF

Un appareil peut être de classe II et IP65, ou de classe I et IP20 : aucun de ces deux marquages ne permet d’en déduire l’autre. De même, une liaison de blindage peut être nécessaire à la CEM sans être un conducteur de protection.


Choisir et raccorder sans dégrader la sécurité

Pour un produit du commerce

  • Utilisez le câble, le cordon et l’alimentation prévus par le fabricant.
  • Lisez la plaque signalétique et le manuel avant d’utiliser une alimentation ou un cordon de remplacement.
  • Pour un appareil classe I, vérifiez la présence et l’intégrité du PE jusqu’à la prise d’alimentation.
  • Pour un appareil classe II, ne remplacez pas un câble moulé, un passe-fil ou un boîtier par une pièce non équivalente.
  • Pour un appareil classe III, utilisez seulement la source TBTS prescrite et n’ouvrez pas son bloc secteur.

Pour une conception électronique

  1. Identifiez la norme produit applicable avant de figer le schéma, le boîtier et les connecteurs.
  2. Définissez les parties accessibles, les tensions internes, les sources d’énergie et les conditions d’environnement.
  3. Choisissez la stratégie de protection : PE et coupure en classe I, système d’isolation en classe II, ou interface TBTS réellement isolée en classe III.
  4. Dimensionnez les distances, isolants, composants de sécurité, fusibles, connecteurs et chemins de retour selon la norme produit, la surtension, l’altitude, le degré de pollution et la tension.
  5. Planifiez les essais exigés : continuité du PE, rigidité diélectrique, courant de contact, échauffement, essais de défaut et vérifications de marquage.

Ne mélangez pas les stratégies sans analyse : relier une sortie SELV au secteur, transformer un boîtier classe II par ajout de métal, ou utiliser une masse de signal comme PE sont des changements de sécurité, pas de simples ajustements de câblage.


Erreurs fréquentes

ErreurRisque ou confusionBonne pratique
« Classe II = pas de sécurité à vérifier. »L’isolation peut être endommagée par une réparation, l’humidité ou une modification.Préserver l’enveloppe, le câble et les pièces d’origine.
Couper la terre d’un appareil classe I pour supprimer un ronflementSuppression du chemin de défaut prévu.Traiter la boucle de masse avec une solution conçue et sûre.
Alimenter un produit TBTS avec « n’importe quel » bloc basse tensionTension, polarité, puissance ou isolation insuffisantes.Employer une source spécifiée TBTS / SELV.
Croire qu’IP67 implique une protection contre le chocL’IP ne qualifie pas le schéma d’isolation.Vérifier séparément IP et classe de protection.
Déduire la classe à partir de la fiche secteurLa fiche, le câble ou l’accessoire peut être commun à plusieurs constructions.Lire le marquage de l’équipement et sa documentation.

Checklist rapide

  1. Relevez la classe indiquée sur l’équipement ou dans sa documentation.
  2. Pour la classe I, contrôlez le chemin PE complet ; n’utilisez pas l’appareil si ce chemin est incertain.
  3. Pour la classe II, recherchez le double carré et préservez toutes les parties d’isolation et de maintien du câble.
  4. Pour la classe III, vérifiez l’alimentation TBTS / SELV, ses caractéristiques de sortie et son adéquation au produit.
  5. Vérifiez en parallèle l’indice IP, les limites thermiques, la puissance et les exigences de la norme produit.
  6. Confiez toute réparation ou modification liée au secteur à une personne qualifiée, avec les essais requis après intervention.
